Máquina de soldadura de tubo a placa de tubo

La máquina de soldadura de placa tubular es un sistema de soldadura automatizado diseñado para intercambiadores de calor, calderas y recipientes a presión. Este equipo logra una conexión de alta calidad entre tubos y placas tubulares mediante un control de precisión, cumpliendo con los estrictos estándares de las industrias nuclear, química y otras.

Componentes principales de la soldadora de placas tubulares

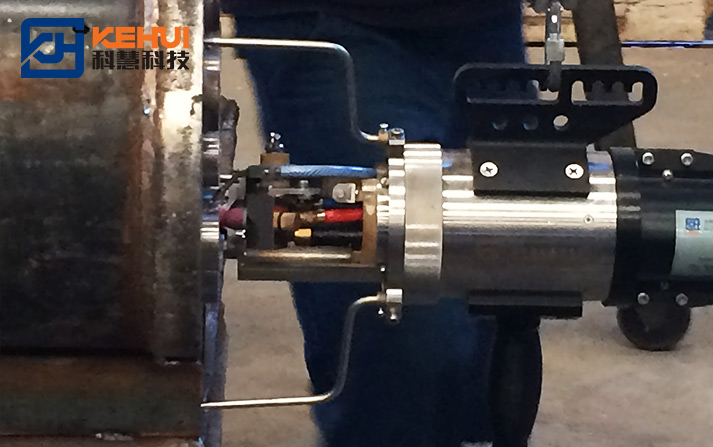

1. Unidad de soldadura:
Con sistema de servoaccionamiento, la precisión de posicionamiento alcanza ±0,02 mm
Equipada con fuente de alimentación de soldadura de doble pulso (200-400 A)
Sistema de centrado visual integrado, compensación automática de la desviación del ensamblaje

2. Dispositivo de posicionamiento de placas tubulares:
Mecanismo de sujeción hidráulico (fuerza máxima de sujeción: 10 toneladas)
Mesa de trabajo giratoria de 360° (capacidad de carga: 5 toneladas)
Adaptable a diferentes espesores de placas tubulares (20-200 mm)

3. Sistema de control:
Pantalla táctil industrial de 10 pulgadas
Prealmacenamiento de 50 conjuntos de parámetros del proceso de soldadura
Monitorización en tiempo real de la curva de corriente/tensión de soldadura

Aplicaciones típicas de la soldadora de placas tubulares

1. Industria energética:
Soldadura de placas tubulares de sobrecalentadores de calderas
Mantenimiento de generadores de vapor para energía nuclear

2. Industria petroquímica:
Fabricación de haces tubulares de intercambiadores de calor
Conexión de placas tubulares de reactores

3. Refrigeración Equipo:
Montaje de placa tubular del condensador
Soldadura de la unidad evaporadora

Sugerencias de compra

1. Puntos de selección:
Seleccione las especificaciones del cabezal de soldadura según el diámetro de la tubería (Φ10-80 mm).
Confirme la compatibilidad del material de la placa tubular (acero al carbono/acero inoxidable/aleación a base de níquel).
Evalúe el espacio del taller (el equipo cubre un área de aproximadamente 6 × 4 m).

2. Análisis de costos:
Equipo europeo y americano: 400.000-700.000 yuanes.
Equipo chino: 120.000-400.000 yuanes. Plazo de amortización: generalmente de 1,5 a 3 años.

3. Evaluación del proveedor:
Consulte los casos de clientes.
Confirme la capacidad de servicio.
Prefiera fabricantes que ofrezcan servicios de soldadura de prueba.

La máquina de soldadura de placa tubular ofrece flexibilidad y fiabilidad gracias a su diseño modular, lo que la hace especialmente adecuada para la producción en masa. Se recomienda organizar una soldadura de prueba en el sitio antes de comprar, centrándose en verificar la consistencia de formación de las soldaduras en diferentes posiciones.
