SUMMERY: El manipulador de soldadura es un equipo especial que se combina con un marco de rodillo de soldadura, un posicionador de soldadura, etc., para soldar automáticamente las costuras circunferenciales internas y externas, las soldaduras de ...

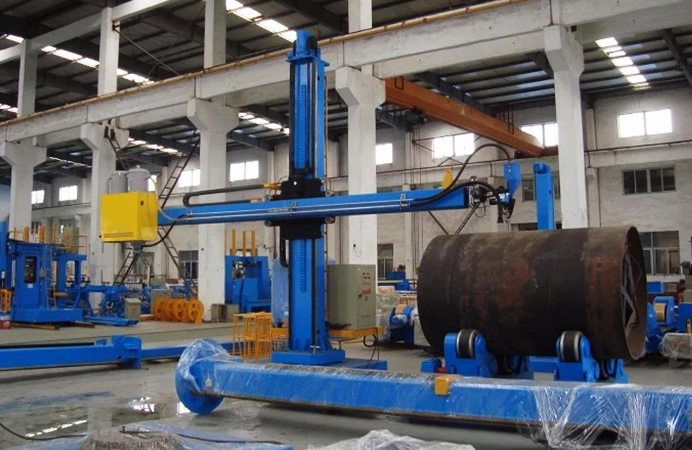

El manipulador de soldadura es un equipo especial que se combina con un marco de rodillo de soldadura, un posicionador de soldadura, etc., para soldar automáticamente las costuras circunferenciales internas y externas, las soldaduras de filete y las costuras longitudinales internas y externas de los componentes. Tiene varias formas estructurales. . Entre ellos, la máquina soldadora de columnas y brazos consta principalmente de columnas, brazos horizontales, rieles guía deslizantes, cabezales de soldadura y otras piezas.
1.Columna:
La columna es la estructura de soporte de la máquina soldadora de columnas y brazos. Generalmente se instala verticalmente y se utiliza para soportar el brazo y su equipo relacionado. Las columnas están diseñadas para ser resistentes y proporcionar la estabilidad necesaria para soportar la estructura general.
2.Pluma horizontal:
El brazo horizontal es uno de los componentes principales de la máquina soldadora de columna y brazo. Está conectado a la columna y se puede mover y ajustar en dirección horizontal. La longitud y el rango de extensión de la pluma determinan directamente el tamaño del área de trabajo de la máquina de soldar.
El brazo puede diseñarse telescópicamente para ajustar la longitud durante el proceso de soldadura para acomodar piezas de trabajo de diferentes tamaños.
3.Riel guía deslizante:
El riel guía se utiliza para soportar el movimiento del cabezal de soldadura en el brazo para que pueda deslizarse a lo largo de la trayectoria horizontal del brazo. Este diseño aumenta la maniobrabilidad y el rango de trabajo del cabezal de soldadura.
La precisión y estabilidad del riel guía son cruciales para la calidad de la soldadura y, por lo general, se utilizan sistemas de rieles guía lineales de alta precisión.
4.Cabezal de soldadura (pistola de soldadura o dispositivo de soldadura):
El cabezal de soldadura es el componente que realmente realiza el trabajo de soldadura y generalmente se ensambla al final del brazo. Puede moverse hacia arriba y hacia abajo, hacia adelante y hacia atrás y girar en diferentes ángulos para lograr flexibilidad y diversidad en la soldadura.
El cabezal de soldadura puede equiparse con diferentes tipos de equipos de soldadura según las necesidades, como equipos de soldadura TIG, soldadura MIG o equipos de soldadura por plasma.
5.Sistema de control:
Las modernas máquinas soldadoras de columnas y brazos suelen estar equipadas con sistemas de control avanzados que permiten operaciones automatizadas. El sistema de control incluye una pantalla táctil, una interfaz de programación y capacidades de control remoto que permiten a los operadores configurar parámetros y programas de soldadura.
Algunos sistemas también integran sensores y equipos de monitoreo para lograr monitoreo y ajuste en tiempo real durante el proceso de soldadura.
6.Dispositivo de accionamiento:
Las máquinas soldadoras de columna y pluma suelen utilizar accionamientos eléctricos, hidráulicos o neumáticos para lograr el movimiento de la pluma y el cabezal de soldadura. Los accionamientos eléctricos son más comunes y ofrecen un control preciso y poco ruido.
El diseño del dispositivo impulsor afecta directamente la velocidad de movimiento y la precisión del equipo.
7.Cimentaciones y Accesorios:
Para garantizar la estabilidad de la máquina soldadora de columna y pluma durante la operación, la parte inferior generalmente está equipada con una estructura o base de cimentación sólida y está equipada con dispositivos de fijación para asegurar la máquina operativa en el área de trabajo cuando sea necesario.
El manipulador de soldadura tipo pluma logra operaciones de soldadura flexibles y un amplio rango de prueba a través de los componentes anteriores. Puede soldar a diferentes alturas y ángulos, lo que lo hace ideal para soldar piezas de trabajo grandes o para usar en líneas de producción que requieren largos períodos de soldadura.
